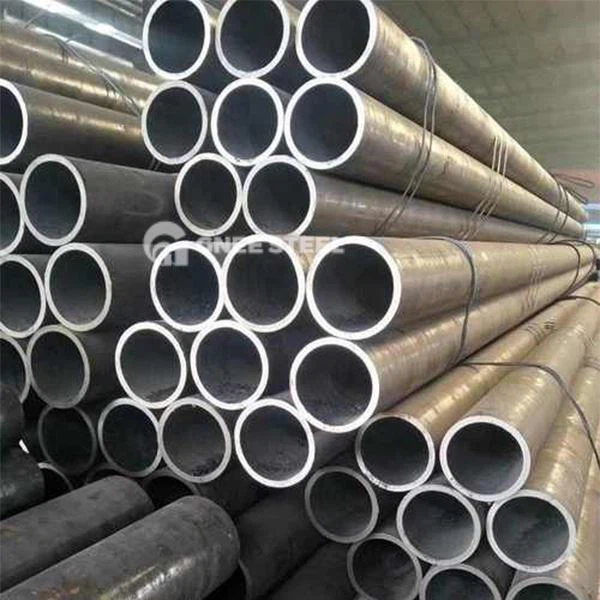

توضیحات لوله دیگ بخار A210/A210M
لوله های بویلر ASTM A210/A210M لولههای فولادی کربنی بدون درز- هستند که برای کاربردهای دیگها و دودکشهای دیگ طراحی شدهاند و عمدتاً در قطعاتی مانند انتهای ایمنی، گنبدها، لولههای پشتیبانی و لولههای سوپرهیتر استفاده میشوند. این محصولات مطابق با ASTM A210وASME SA210استانداردهای ایجاد شده توسطانجمن آمریکایی آزمایش و مواد (ASTM)وانجمن مهندسین مکانیک آمریکا (ASME).
مواد و مشخصات
مواد: لوله فولادی بدون درز-کربنی متوسط با حداقل ضخامت دیواره مناسب برای کاربردهای فشار{{1} بالا.
نمرات: A210A1وA210C.
ترکیب شیمیایی: برای هرکاهش 0.01٪ در محتوای کربنمیزان منگنز ممکن است افزایش یابد0.06%، با حداکثر1.35%.
سختی:
A210A1: کمتر یا مساوی 79 HRB (143 HB)
A210C: کمتر یا مساوی 89 HRB (179 HB)
تحمل اندازه: الزامات ابعادی را برای ساخت اجزای تحمل فشار بحرانی-در سیستمهای دیگ بخار برآورده میکند.
مشخصات استاندارد
مشخصات A210/A210M حداقل ضخامت-دیوار-، فولاد کربنی متوسط بدون درز-، لولههای دیگ، و دودکشهای دیگ، از جمله انتهای ایمن (نگاه کنید به تبصره 1)، لولههای قوس و نگهدارنده، و لولههای سوپرهیتر را پوشش میدهد.
نکته 1: این نوع برای انتهای ایمن با جوشکاری فورج مناسب نیست.
اندازهها و ضخامتهای لوله گلوله A210/A210M معمولاً با این مشخصات ارائه میشوند: 1/2 اینچ تا 5 اینچ [12.7 تا 127 میلیمتر] در قطر خارجی و 0.035 تا 0.500 اینچ [0.9 تا 12.7 میلیمتر]، شامل حداقل ضخامت دیواره. لوله هایی با ابعاد دیگر ممکن است مبله شوند، مشروط بر اینکه چنین لوله هایی با سایر الزامات این مشخصات مطابقت داشته باشند.
الزامات ویژگی های مکانیکی برای لوله های کوچکتر از 1/8 اینچ [3.2 میلی متر] در قطر داخلی یا 0.015 اینچ [0.4 میلی متر] در ضخامت اعمال نمی شود.
مشخصات A210/A210M درجههای A-1 و C دیگهای بدون درز کربن متوسط و لولههای سوپرهیتر با نیازهای شیمیایی و کششی متفاوت را پوشش میدهد. (جدول 1، جدول 3 و بخش 11.)
مشخصات لوله گلوله A210/A210M
OD: 1/2 اینچ 5 اینچ (12.7-127 میلی متر)،
WT: 0.035 in-0.500 in (0.9-12.7mm)
درجه: ASTM A210 درجه A1، ASTM A210 درجه C
کاربرد: برای دیگ بخار فشار بالا، متوسط، پایین-و فشار
ترکیب شیمیایی لوله های سوپرهیتر ASTM A210/A210M
|
درجه |
کربن |
منگنز |
فسفر |
گوگرد |
سیلیکون |
|
ASTM A210 Gr A1 |
حداکثر 0.27٪ |
حداکثر 0.93٪ |
حداکثر 0.035٪ |
حداکثر 0.035٪ |
حداقل 0.10٪ |
|
ASTM A210 Gr C |
حداکثر 0.35٪ |
0.29% - 1.06% |
حداکثر 0.035٪ |
حداکثر 0.035٪ |
حداقل 0.10٪ |
ویژگی های مکانیکی لوله ASTM A210/A210M بدون درز
|
درجه |
P # |
استحکام کششی |
بازده |
حداکثر سختی |
Inventoryon را بررسی کنید |
|
|
ASTM A210 Gr A1 |
P 1 |
ksi: 60 مگاپاسکال: 415 |
ksi: 37 مگاپاسکال: 255 |
79 HRB (راکول B) |
143 HB (برینل) |
A210 Gr A موجودی |
|
ASTM A210 Gr C |
P 1 |
ksi: 70 مگاپاسکال: 485 |
ksi: 40 مگاپاسکال: 275 |
89 HRB (راکول B) |
179 HB (برینل)
|
A210 Gr A موجودی |
ضخامت و تحمل دیوار ASTM A210/A210M بدون درز-فولاد کربنی متوسط
|
قطر بیرونی، میلی متر |
تحمل، % |
|
|
نورد گرم |
OD کمتر یا مساوی 101.6، WT کمتر یا مساوی 2.4 |
+40/-0 |
|
OD کمتر یا مساوی 101.6، 2.4<WT کمتر یا مساوی 3.8 |
+35/-0 |
|
|
OD کمتر یا مساوی 101.6، 3.8<WT کمتر یا مساوی 4.6 |
+33/-0 |
|
|
OD≤101.6, WT>4.6 |
+28/-0 |
|
|
OD>101.6، 2.4<WT کمتر یا مساوی 3.8 |
+35/-0 |
|
|
OD>101.6، 3.8<WT کمتر یا مساوی 4.6 |
+33/-0 |
|
|
OD>101.6, WT>4.6 |
+28/-0 |
|
|
|
قطر بیرونی، میلی متر |
تحمل، % |
|
سرد کشیده شده |
OD کمتر یا مساوی 38.1 |
+20/0 |
|
OD>38.1 |
+22/0 |
قطر بیرونی و تحمل لوله ASTM A210/A210M بدون درز
|
قطر بیرونی، میلی متر |
تحمل، میلی متر |
|
|
نورد گرم |
OD کمتر یا مساوی با 101.6 |
+0.4/-0.8 |
|
101.6<OD کمتر یا مساوی 177.8 |
+0.4/-1.2 |
|
|
|
قطر بیرونی، میلی متر |
تحمل، % |
|
سرد کشیده شده |
OD<25.4 |
±0.10 |
|
25.4 کمتر یا مساوی OD کمتر یا مساوی 38.1 |
±0.15 |
|
|
38.1<OD<50.8 |
±0.20 |
|
|
50.8 کمتر یا مساوی با OD~63.5 |
±0.25 |
|
|
63.5 کمتر یا مساوی OD 76.2 |
±0.30 |
|
|
76.2 کمتر یا مساوی OD کمتر یا مساوی 101.6 |
±0.38 |
|
|
101.6<OD کمتر یا مساوی 177.8 |
+0.38/-0.64 |
مشخصات ابعاد لوله گلوله بدون درز A210/A210M
