لوله ASTM A179 بدون درز سرد شده کاملا آنیل شده چیست؟
ASTM A179/A179M مشخصات استاندارد برای لولههای مبدل و کندانسور بدون درز-کم{3}}حرارت فولاد کربن- بدون درز است. استاندارد پایه مستلزم آن است که لوله گرم-و سپس سرد-به ابعاد نهایی کشیده شود، با حداکثر محتوای کربن 0.18٪ و حداقل استحکام کششی 325 MPa (47 ksi).
شرایط "کاملا آنیل شده" که در اینجا به آن اشاره شده است یک عملیات حرارتی تکمیلی است که پس از کشیدن سرد اعمال می شود. لوله بالاتر از دمای بحرانی بالایی (Ac3) گرم می شود، تا زمانی که ریزساختار به طور کامل آستنیته شود نگه داشته می شود و سپس به آرامی در محدوده تبدیل سرد می شود. نتیجه یک ساختار فریت نرم و هم محور-پرلیت با سختی معمولی 72 HRB یا کمتر از نرمترین و انعطافپذیرترین حالت موجود در خانواده محصولات A179 است.
اکثر لولههای A179 در شرایطی-سرد-کشیده شده یا استرس{3}} ارائه میشوند. نوع کاملا آنیل شده زمانی مشخص میشود که لوله U-خمشده، سیمپیچ یا بهشدت ساخته شود، که در آن سختی کم و شکلپذیری بالا برای جلوگیری از ترک خوردن و سهولت ماشینکاری در صفحات لوله مورد نیاز است.
مشخصات لوله فولادی کم کربن بدون درز A179
ترکیب شیمیایی (تجزیه و تحلیل حرارت و محصول، درصد بر حسب جرم)
| عنصر | کربن (C) | منگنز (Mn) | فسفر (P) | گوگرد (S) |
|---|---|---|---|---|
| حداقل | 0.06 | 0.27 | - | - |
| حداکثر | 0.18 | 0.63 | 0.035 | 0.035 |
توجه: ASTM A179 محدودیت بالایی برای منگنز اعمال نمی کند. مقدار 0.63% نشان داده شده سقف معمولی است که توسط اکثر تولیدکنندگان برای حفظ قابلیت جوش پذیری اتخاذ شده است.
خواص مکانیکی
| اموال | مورد نیاز |
|---|---|
| استحکام کششی، حداقل | 325 مگاپاسکال (47 ksi) |
| قدرت تسلیم، حداقل | 180 مگاپاسکال (26 ksi) |
| ازدیاد طول در 50 میلی متر (2 اینچ)، حداقل | 35% |
| سختی، HRB، حداکثر (شرایط کاملا آنیل شده) | 72 |
محدوده ابعادی موجود
قطر بیرونی: 3.2 میلی متر - 76.2 میلی متر (1/8 اینچ - 3 اینچ)
ضخامت دیوار: 0.9 میلی متر - 12.7 میلی متر
طول: تصادفی 5-7 متر، یا برش-به-طول تا 18 متر
پایان پایان: انتهای ساده، انتهای اریب یا رزوه ای و کوپل شده به ASME B1.20.1
نمرات بین المللی معادل
ASTM A179 بهطور گسترده با درجههای بینالمللی زیر برای مشخصات پروژه و سفارشهای صدور گواهینامه دوگانه-ارجاع میشود:
| منطقه | استاندارد | درجه | استفاده معمولی |
|---|---|---|---|
| ایالات متحده (ASME) | ASME SA179 | SA179 | دیگ بخار و{0}}لوله های مبدل حرارتی |
| اتحادیه اروپا (EN) | EN 10216-2 | P235GH (1.0345) | اهداف فشار در دمای بالا |
| آلمان (DIN) | DIN 17175 | خیابان 35.8 | سرویس{0}}درجه حرارت بالا |
| ژاپن (JIS) | JIS G3461 | STB340 | دیگ بخار و{0}}لوله های مبدل حرارتی |
| چین (GB) | GB 3087 | 10# | لوله های دیگ با فشار کم- و متوسط- |
لوله A179 برای فروش

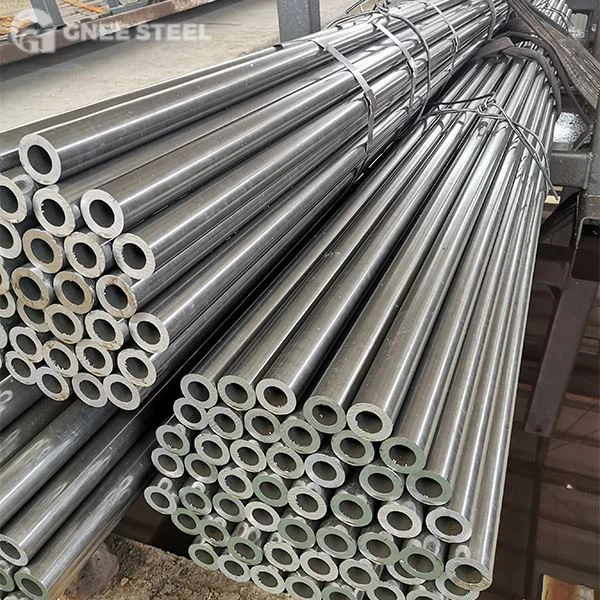

لوله فولادی بدون درز فشار قوی A179

لوله دیگ بدون درز فولاد کربنی A179

لوله های فولادی کربن بدون درز دمای پایین A179

لوله های مبدل حرارتی کربن فولاد A179
طراحی سرد و فرآیند آنیل کامل
GNEE لوله ASTM A179 بدون درز و کاملا آنیل شده سرد را در چهار مرحله اصلی تولید می کند:
اکستروژن داغ.شمش AISI 1008 یا 1010 داغ- سوراخ میشود تا حفرهای ناهموار با قطر و دیوار مورد نیاز ایجاد شود.
نقاشی سرد.حفره از طریق قالب ها و روی سنبه داخلی در دمای اتاق کشیده می شود تا به OD نهایی و تحمل دیواره برسد. کار سرد استحکام کششی و سختی سطح را به سطح مورد نیاز با مشخصات A179 افزایش می دهد.
آنیل کامل.لوله سرد-کشیده شده در بالای Ac3 گرم میشود، خیس میشود تا کاملاً آستنیته شود و به آرامی-خنک میشود. ریزساختار به یک ساختار نرم فریت{4}}پرلیت با سختی کمتر یا مساوی 72 HRB تصفیه شده است. برای کاهشهای سنگین، بازپختهای بحرانی فرعی میانی بین پاسهای کششی برای بازیابی شکلپذیری وارد میشوند.
اتمام و بازرسی.لولهها صاف میشوند، به طول بریده میشوند، هیدرواستاتیک آزمایش میشوند، جریان گردابی (در صورت لزوم)، بررسی ابعادی، و بازرسی بصری انجام میشود. بستهها بستهبندی میشوند، انتهای آن-درپوش بسته میشوند و در جعبههای چوبی قابل دریا یا بستههای فولادی-برای صادرات بستهبندی میشوند.
چرا شرایط کاملا آنیل شده را مشخص کنید؟
خم شدن بدون ترک خوردن-.یک ساختار کاملاً آنیل شده، شعاع خمش تنگ (معمولاً 1.5× تا 3× OD) را بدون نقص سطح یا نازک شدن دیوار تحمل میکند.
ماشینکاری بهبود یافتهسختی کم باعث کاهش ساییدگی ابزار در هنگام سوراخ شدن، روبه رو شدن یا انبساط لوله ها به صفحات لوله می شود.
ثبات ابعادیآنیل کامل فشار باقیمانده را از کشش سرد حذف می کند، بنابراین لوله از طریق ساخت بعدی صافی و گرد بودن را حفظ می کند.
سازگاری با جوشساختار دانه نرمال شده خطر ترک خوردن HAZ (منطقه تحت تأثیر حرارت-) در طول جوشکاری ورق لوله را کاهش می دهد.
سختی ثابت برای انبساط لولهسقف سختی 72 HRB از انبساط مکانیکی یکنواخت در صفحات لوله پشتیبانی می کند، که برای اتصالات سفت{1} نشتی بسیار مهم است.
برنامه های کاربردی:
لوله بدون درز ASTM A179 آنیل کاملا سرد کشیده شده به طور گسترده در موارد زیر استفاده می شود:
مبدلهای حرارتی شل-و-لوله در پالایشگاهها، پتروشیمیها و نیروگاهها
کندانسورها در نیروگاه های حرارتی و سیستم های HVAC
بخاری و اکونومایزر تغذیه آب
کولرهای فرآیندی، بویلرها و چیلرها
بستههای لوله U-در سرویس مبدل حرارتی با فشار بالا-
تجهیزات انتقال حرارت{0}دریایی و دریایی
سیستم های دیگ فشار پایین- و متوسط- تحت ASME SA179
الزامات فنی و بازرسی مشتری
الزامات علامت گذاری:هر لوله باید به وضوح و به طور دائم مطابق با علامت گذاری شودASTM A179.
کیفیت سطح:لوله ها باید عاری از عیوب سطحی، ترک، لمینیت، فرورفتگی، تغییر شکل و سایر عیوب باشند.
گواهی تست مواد (MTC): A گواهی تست مواد (MTC)با حرارت کامل{0}}قابلیت ردیابی شماره باید ارائه شود.
شرایط تست:برای هر دسته از250 لولهآزمایشات زیر باید انجام شود: آنالیز شیمیایی، خواص مکانیکی، سختی، مسطح شدن، شعله ور شدن، ازدیاد طول، بررسی متالوگرافی و تعیین اندازه دانه.
اعتبار آزمایشگاهی:آزمایشگاه آزمایش باید باشددارای استاندارد ISO/IEC 17025.
آزمایش غیر مخرب (NDT): 100% تست جریان گردابیو100% تست هیدرواستاتیکاجباری هستند.
-بازرسی شخص ثالث: گواهینامه های NDT و گزارش های آزمایشباید توسط یک آژانس بازرسی شخص ثالث معتبر- ارائه و تأیید شود.
الزامات بسته بندی:لوله ها باید به طور ایمن بسته بندی شوندبسته بندی قابل دریاحفاظت کافی در برابر رطوبت، گرد و غبار و آسیب های مکانیکی در حین حمل و نقل.درپوش های انتهایی پلاستیکیباید در هر دو انتهای هر لوله نصب شود.
شرایط نقل قول:نقل قول باید به وضوح مشخص کندزمان تحویلوشرایط پرداخت.
بسته بندی و حمل و نقل



درخواست یک نقل قول
برای دریافت قیمت لوله بدون درز ASTM A179 آنیل شده کاملا سرد کشیده شده، لطفا موارد زیر را با تیم فروش ما به اشتراک بگذارید:
- قطر خارجی × ضخامت دیوار × طول (یا تحمل برش-)
- مقدار در تن یا قطعه متریک
- شرایط عملیات حرارتی (به طور کامل آنیل پیش فرض است؛ سایر شرایط در صورت درخواست)
- پایان: انتهای ساده، اریب دار یا رزوه شده به ASME B1.20.1
- الزامات بازرسی و صدور گواهینامه
- پورت مقصد و اینکوترمز (FOB، CFR، CIF، DAP)
مهندسان فروش ما معمولاً در عرض 2 ساعت کاری با یک پیشنهاد فنی، نمونه MTC و زمان تحویل تأیید شده پاسخ میدهند. تحویل استاندارد 15 تا 25 روز کاری برای درجه های موجودی و 25 تا 35 روز برای ابعاد سفارشی یا بسته های آزمایشی ویژه است.
قیمت ASTM A179 را درخواست کنید
سوالات متداول
1. تفاوت بین ASTM A179 سرد کشیده و آنیل کامل چیست؟
لوله های ASTM A179 توسط کشش سرد تولید می شوند. یک لوله A179 که کاملا آنیل شده است، تحت یک عملیات حرارتی اضافی بالاتر از دمای بحرانی بالایی قرار می گیرد و به دنبال آن خنک شدن آهسته انجام می شود. نتیجه نرم ترین و انعطاف پذیرترین حالت موجود تحت مشخصات A179 با سختی کمتر یا مساوی 72 HRB است. اکثر لولههای A179 در شرایطی که-کشیده شده یا تنش کاهش یافته است{9}} عرضه میشوند. آنیل کامل زمانی مشخص میشود که خم شدن، پیچ خوردن یا ساخت سنگین{10}} مورد نیاز باشد.
2. آیا لوله بدون درز ASTM A179 سرد کاملا آنیل شده قابل استفاده در سرویس دیگ بخار است؟
بله. ASME SA179 مرجع کد مخزن فشار برای A179 است و برای لولههای دیگ فشار کم{{4} و متوسط{{5}، از جمله اکونومایزرها، پانلهای دیواری آب{{6} و بخشهای سوپرهیتر که در دمای زیر 454 درجه (850 درجه فارنهایت) کار میکنند، پذیرفته میشود.
3. حداکثر محتوای کربن ASTM A179 چقدر است؟
حداکثر محتوای کربن در هر دو تجزیه و تحلیل حرارت و محصول 0.18٪ است. منگنز معمولاً بین 0.27٪ و 0.63٪ برای حفظ جوش پذیری نگهداری می شود، اگرچه A179 حد بالایی سخت را اعمال نمی کند.
4. آیا A179 به طور کامل آنیل شده همان A179 نرمال شده است؟
نه. یک آنیل کامل با خنک کردن آهسته از بالای Ac3، ساختار دانهای نرمتر-درشتتر (کمتر یا مساوی 72 HRB) ایجاد میکند. نرمالیز یک ساختار ریزتر-دانهدار و کمی سختتر است که با خنککردن هوا از بالای Ac3 تولید میشود. برای کاربردهای U{6}}خمش و سیم پیچ، شرایط کاملاً آنیل شده ترجیح داده می شود.
5. تفاوت A179 و A192 چیست؟
A179 حداکثر کربن کمتری دارد (0.18٪ در مقابل 0.27٪ برای A192) و عمدتاً برای خدمات مبدل حرارتی و کندانسور در نظر گرفته شده است. A192 کف استحکام بالاتری دارد و برای لولههای دیگ بخار در سرویسهای دمای بالا، معمولاً بالای 454 درجه (850 درجه فارنهایت) استفاده میشود.
6. GNEE چه محدوده ابعادی را برای لوله های کاملا آنیل شده ASTM A179 ارائه می دهد؟
قطر بیرونی 3.2 میلی متر تا 76.2 میلی متر (1/8 اینچ تا 3 اینچ)، ضخامت دیوار 0.9 میلی متر تا 12.7 میلی متر، طول برش تا 18 متر-تا{9}}طول. ابعاد سفارشی خارج از این محدوده در صورت درخواست، مشروط به حداقل مقدار سفارش در دسترس است.
7. آیا A179 کاملا آنیل شده به بسته بندی خاصی نیاز دارد؟
برای خود عملیات حرارتی به بسته بندی خاصی نیاز نیست. GNEE لولههای آنیل شده را در جعبههای چوبی قابل دریا یا بستههای فولادی-با درپوشهای انتهایی پلاستیکی، کاغذ ضد زنگ-و ماده خشککننده برای محافظت از پوشش سطح در هنگام صادرات{3}}دریایی بستهبندی میکند.
8. چه گواهینامه هایی با لوله بدون درز ASTM A179 آنیل شده کاملا سرد کشیده شده ارائه می شود؟
EN 10204 3.1 گواهی آزمایش آسیاب برای هر محموله استاندارد است. گواهینامههای شخص ثالث از SGS، BV، TUV، یا Lloyd's Register در صورت درخواست در دسترس هستند و معمولاً برای سفارشهای تدارکات پالایشگاه، نیروگاه-و فراساحل{4}} مورد نیاز هستند.
