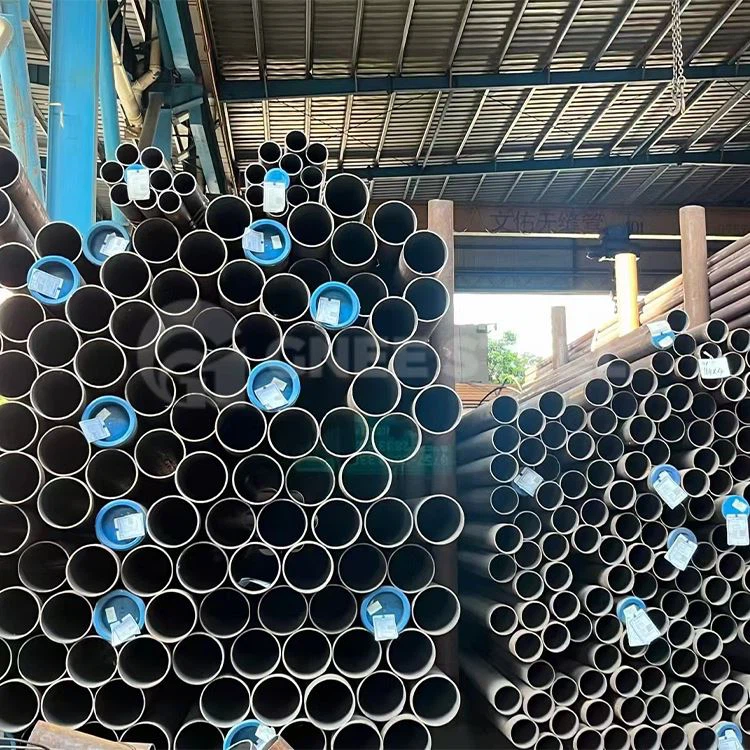

لوله های فولادی بدون درز ASTM A335 P9 برای بویلر و مبدل حرارتی

لوله های فولادی بدون درز ASTM A335 P9 برای بویلر و مبدل حرارتی

ASTM A335 P9 (همچنین به عنوان 9Cr-1Mo نیز شناخته می‌شود) یک لوله-فنی فولادی بدون درز بدون درز است که به طور خاص برای محیط‌های-دما و فشار بالا{8}، مانند آنچه در بویلرها و مبدل‌های حرارتی یافت می‌شود، طراحی شده است. این لوله آلیاژی بدون درز به عنوان یک جزء لوله‌کشی فشار بحرانی در نیروگاه‌ها، پالایشگاه‌های پتروشیمی و پروژه‌های مهندسی حرارتی، به عنوان یک ماده صنعتی اصلی برای تسهیل تبادل گرما و حمل و نقل بخار کارآمد عمل می‌کند و در نتیجه عملکرد ایمن طولانی‌مدت این سیستم‌ها را تضمین می‌کند.
ارسال درخواست
چت کن
شرح

توضیحات محصولات



اِی‌اِس‌تی‌اِم A335 P9یک گرید از آلیاژ فریتی بدون درز-لوله فولادی است که به طور خاص برایسرویس با دمای{0}بالا. به دلیل ترکیبات شیمیایی که شامل9٪ کرومو1 درصد مولیبدن.

محتوای بالای کروم مقاومت فوق العاده ای در برابر خوردگی و اکسیداسیون ایجاد می کند، در حالی که مولیبدن استحکام خزش و یکپارچگی ساختاری را در دماهای بالا افزایش می دهد. این یک انتخاب مقرون به صرفه برای محیط‌هایی است که برای لوله‌های P5 خیلی خشن هستند اما به عملکرد فوق‌العاده P91 نیاز ندارند. کاربردهای رایج شامل پالایشگاه های نفت، کارخانه های فرآوری شیمیایی و خطوط بخار تولید برق است.

به دنبال قیمت‌گذاری مستقیم کارخانه‌ای-روی لوله‌های ASTM A335 P9 هستید؟مشخصات خود را برای ما ارسال کنید و در عرض 24 ساعت یک پیشنهاد دقیق دریافت کنید!



ترکیب شیمیایی لوله فولادی فریتی آلیاژی ASTM A335 P9 برای دمای بالا

درجه   مو کر سی منگنز C P S
P9 حداقل 0.9 8.0 0.25 0.3
حداکثر 1.1 10.0 1.00 0.6 0.15 0.025 0.025



ویژگی های مکانیکی لوله کروم مولی ASTM A335 P9

درجه خیابان کششی Ksi (Mpa) Yield Str Ksi (Mpa) ازدیاد طول (%)
P9 بزرگتر یا مساوی 60 (415) بزرگتر یا مساوی 30 (205) بزرگتر یا مساوی 30



نمودار اندازه لوله ASTM A335 P9 (NPS و OD)

در زیر محدوده اندازه استاندارد برای لوله های بدون درز P9 آمده است. ما لوله هایی را از NPS 1/8 اینچ تا NPS 24 ارائه می دهیم.

اندازه اسمی لوله (NPS) قطر بیرونی (OD) - اینچ قطر بیرونی (OD) - میلی‌متر جدول زمانی استاندارد (SCH)
1/2" 0.840 21.3 SCH 40، 80، 160
3/4" 1.050 26.7 SCH 40، 80، 160
1" 1.315 33.4 SCH 40، 80، 160
1-1/2" 1.900 48.3 SCH 40، 80، 160، XXS
2" 2.375 60.3 SCH 40، 80، 160، XXS
4" 4.500 114.3 SCH 40، 80، 120، 160
8" 8.625 219.1 SCH 40، 80، 120، 160
12" 12.750 323.8 SCH 40، 80، 120، 160
24" 24.000 610.0 SCH 20، 40، 80، 160



تحمل قطر خارجی لوله فولادی آلیاژی فریتی بدون درز ASTM A335

تعیین کننده NPS(DN). تمام شد زیر
در میلی متر در میلی متر
1/8 تا 1 1/2 (6 تا 40)، از جمله. 1/64(0.015) 0.40 1/64(0.015) 0.40
بیش از 1 1/2 تا 4 (40 تا 100)، از جمله 1//32(0.031) 0.79 1/32(0.031) 0.79
بیش از 4 تا 8 (100 تا 200) شامل 1/16(0.062) 1.59 1/32(0.031) 0.79
بیش از 8 تا 12 (200 تا 300) شامل 3/32(0.093) 2.38 1/32(0.031) 0.79



تحمل ضخامت دیوار لوله بدون درز ASTM A335 P9

تلورانس ضخامت دیوار به دنبال آن استASTM A999(یا ASME SA999) مشخصات.

اندازه لوله (NPS) تحمل بیش از حد (%) تحت تحمل (%)
1/8 اینچ تا 2-1/2 اینچ (شامل) +22.5% -12.5%
3 اینچ تا 18 اینچ (شامل، t/D کمتر یا مساوی 5%) +15.0% -12.5%
3" to 18" (inclusive, t/D>5%) +17.5% -12.5%
20 اینچ و بزرگتر (شامل) +15.0% -12.5%

توجه:

t= ضخامت اسمی دیوار.D= قطر خارجی سفارشی.



مواد معادل ASTM A335 Gr P9

ASTM ای‌اس‌ام‌ای جی‌آی‌اس جی ۳۴۵۸ یو‌ان‌اس BS DIN ISO ABS NK LRS
A335 P9 SA335 P9 STPA 26 S50400 3604 P1 629-470   2604 II TS38



الزامات سختی برای لوله ASTM A335 P9

اگرچه ASTM A335 از نظر فنی پوشش می دهدبدون درزلوله ها، گریدهای مواد مشابه (مانند ASTM A691 Gr. 9) برای لوله های جوش داده شده اعمال می شود. محدودیت های سختی برای مواد درجه P9 به شدت کنترل می شود:

درجه حداکثر سختی برینل (HBW) حداکثر سختی راکول (HRC/HRB)
ASTM A335 P9 کمتر یا مساوی 250 HBW کمتر یا مساوی 25 HRC / 100 HRB



تراکم لوله گرد A335 P9

چگالی یک عامل حیاتی برای محاسبه وزن حمل و نقل و بارهای ساختاری است.

چگالی (متریک):7.85 گرم بر سانتی متر3

چگالی (امپریال):0.284 پوند در اینچ3(تقریبا{0}} پوند/فوت3)



فرمول محاسبه وزن لوله:

W=(OD−WT)×WT×0.02466

(جایی که Wوزن بر حسب کیلوگرم بر متر است،ODقطر خارجی بر حسب میلی متر است وWTضخامت دیواره بر حسب میلی متر است).



عملیات حرارتی لوله فولادی آلیاژی ASTM A335 P9

عملیات حرارتی برای لوله های P9 حیاتی است تا اطمینان حاصل شود که خواص مکانیکی مورد نیاز و ساختار دانه را برآورده می کنند. طبق استانداردهای ASTM A335، لوله‌های P9 باید با یکی از روش‌های زیر عملیات حرارتی شوند:

آنیل کامل یا ایزوترمال:حرارت دادن به دمای یکنواخت و خنک شدن به آرامی.

نرمال کردن و تمپر کردن:

نرمال کردن دما:لوله تا حداقل 1650 ℉ (900 درجه) گرم می شود.

دمای معتدل:حداقل دمای معتدل باید 1250 ℉ (675 درجه) باشد.

هدف:این فرآیند ساختار دانه را اصلاح می کند، تنش داخلی را کاهش می دهد و اطمینان می دهد که لوله به سختی و شکل پذیری لازم می رسد.



ویژگی های کلیدی لوله های فولادی آلیاژی P9 ما

مقاومت عالی در برابر اکسیداسیون:محتوای 9 درصد کروم باعث افزایش قابل توجه مقاومت در برابر اکسیداسیون در مقایسه با گریدهای P5 یا P11 می شود.

استحکام بالا در دما:مولیبدن اضافه شده استحکام خزش را افزایش می دهد و یکپارچگی مکانیکی را تحت گرمای شدید حفظ می کند.

دقت بدون درز:فرآیندهای تولید سرد-کشش و گرم-ما، تحمل‌های محکم و سطوح داخلی صاف را تضمین می‌کنند.

رعایت استانداردها:کاملاً مطابق با ASTM A335، ASME SA335 و معادل های بین المللی است.



برنامه

  • شرکت‌های حفاری نفت خارج از ساحل-
  • کندانسورها
  • مبدل های حرارتی
  • تولید برق
  • پتروشیمی ها
  • پردازش گاز
  • مواد شیمیایی تخصصی
  • داروسازی
  • تجهیزات دارویی
  • تجهیزات شیمیایی
  • تجهیزات آب دریا
  • صنعت خمیر و کاغذ




لوله های آلیاژی بدون درز GNEE A335 P9 موجود است

ASTM A335 P9 Ferritic Alloy Steel Pipe For High Temperature

لوله فولادی فریتی آلیاژی ASTM A335 P9 برای دمای بالا

P9 ALLOY STEEL SEAMLESS PIPE
لوله بدون درز فولاد آلیاژی P9
A335 P9 Alloy Steel Seamless Tube For High Temperature Service
لوله بدون درز فولادی آلیاژی A335 P9 برای سرویس در دمای بالا



چرا لوله های P9 ما را برای پروژه خود انتخاب کنید؟

کنترل کیفیت دقیق:هر لوله P9 تحت تأثیر قرار می گیردتست هیدرواستاتیک, آزمایش جریان گردابی، ومعاینه اولتراسونیک (UT)برای اطمینان از صفر بودن نقص

طول و انتهای سفارشی:ما بر اساس نیازهای سیستم لوله کشی شما، برش با طول ثابت، انتهای اریب یا انتهای رزوه ای را ارائه می دهیم.

قابلیت ردیابی:هر محموله با یک عدد کامل همراه استMTC (گواهی آزمون مواد)مطابق EN 10204 3.1 یا 3.2.

لجستیک جهانی:ما با چندین دهه تجربه صادرات، بسته بندی مناسب و تحویل به موقع به بندر شما را تضمین می کنیم.

ASTM A335 P9 Pipe Inspection



کارخانه لوله A335 P9

A335 P9 Chrome Moly Alloy Seamless Pipe factory



سوالات متداول

Q1: تفاوت بین P9 وP91لوله های آلیاژی؟
پاسخ: در حالی که هر دو حاوی 9٪ کروم هستند، P91 یک نسخه اصلاح شده با وانادیوم (V)، نیتروژن (N) و نیوبیم (Nb) است که قدرت خزش بسیار بالاتری را ارائه می دهد. P9 عموماً در مواردی استفاده می‌شود که مقاومت در برابر دمای متوسط{4}}در قیمت مقرون‌به‌صرفه‌تری مورد نیاز است.

Q2: آیا می توانید بازرسی شخص ثالث-را ارائه دهید؟
ج: بله. ما از بازرسی‌های SGS، BV، TUV یا هر آژانس شخص ثالث-که توسط مشتری برای تأیید ترکیب شیمیایی و یکپارچگی مکانیکی تعیین شده است، پشتیبانی می‌کنیم.

Q3: چه اندازه لوله های P9 موجود است؟
A: محدوده تولید ما قطرهای بیرونی (OD) از 1/8 اینچ تا 24 اینچ و ضخامت دیوار (WT) از SCH20 تا XXS را پوشش می دهد.
