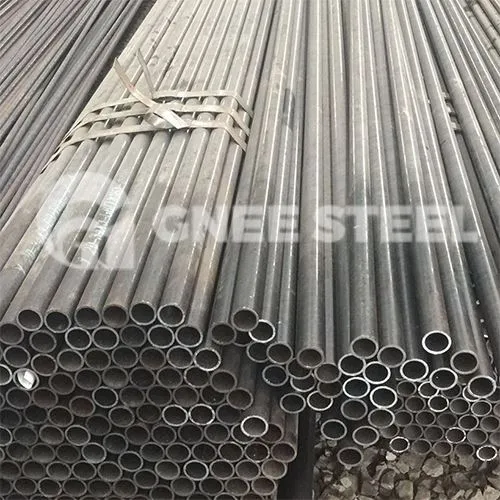

ASME SA335 / ASTM A335 توضیحات لوله فولادی آلیاژ

ASME SA335 / ASTM A335 ، Chrome - لوله مولی یک آلیاژ فریتس یکپارچه است {3} لوله فولادی تولید شده در ضخامت دیواره اسمی یا حداقل برای خدمات درجه حرارت بالا. لوله سفارش داده شده به این مشخصات باید برای خم شدن ، فلنج ، عملیات شکل گیری مشابه و برای جوشکاری همجوشی مناسب باشد.

لوله های ASTM A335 عملیات حرارتی:
لوله های فولادی A335 باید در حالت کامل-} آنیل ، آنیل شده ایزوترمال ، یا نرمال و نرمال و یا نرمال ، مجدداً گرم و مبله شوند. اگر در شرایط عادی و معتدل مبله شود ، حداقل دمای درجه حرارت برای نمرات P5 ، P5B ، P9 ، P21 و P22 باید 675 درجه باشد ، حداقل دمای درجه حرارت برای نمرات P1 ، P2 ، P11 ، P12 و P 15 باید 650 درجه باشد.

توصیه می شود که درجه حرارت درجه حرارت حداقل 50 درجه بالاتر از دمای سرویس مورد نظر باشد. در نتیجه ، خریدار باید در صورت قرار گرفتن دمای خدمات بیش از 600 درجه ، به تولید کننده توصیه کند.

لوله نمرات P1 ، P2 و P12 ، یا داغ-} تمام شده یا سرد- کشیده شده ، ممکن است به جای تیمارهای حرارتی ، یک عملیات حرارتی نهایی را با 650 درجه تا 705 درجه انجام شود. به کلیه لوله های نمرات P5C باید در محدوده 715 درجه تا 745 درجه عملیات حرارتی نهایی را انجام دهد. نمرات P92 و P911 باید در حداقل 1040 درجه نرمال شده و در حداقل 730 درجه به عنوان عملیات حرارتی نهایی تزیین شوند. درجه P122 باید در حداقل 1040 درجه نرمال شود و حداقل در 730 درجه به عنوان عملیات حرارتی نهایی تزیین شود. درجه P23 باید در حداقل 1040 درجه با خنک کننده هوا یا خنک کننده شتاب نرمال شود و در حداقل 730 درجه به عنوان عملیات حرارتی نهایی تزیین شود.

استاندارد: ASTM A335

درجه: P1 ، P2 ، P5 ، P9 ، P11 ، P91 ، P92

OD: 10.3-660mm

WT: 1.6-60mm

طول: 5.8m-12m یا Legth تصادفی

فنی: خاموش کردن و مزاج

کاربرد: نیروگاه آتش نشانی گاز ، نیروگاه آتش نشانی زغال سنگ ، هدرها و خطوط بخار ، لوله های آب تغذیه ، ابرخودروها و توانبخشی.

مشخصات استاندارد ASME SA335 / ASTM A335

ASME SA335 / ASTM A335 Chrome - لوله های مولی یکپارچه ترکیب شیمیایی

انواع فولاد آلیاژ تحت پوشش ASTM A335 - ASME SA335 مشخصات با پیشوند "P" ، از P5 تا P92 طراحی شده است. نمرات P11/P22 و P91/92 به طور معمول در نیروگاه ها یافت می شود ، در حالی که درجه P5 و P9 برای کاربرد در صنعت پتروشیمی رایج تر هستند. نمرات P9 و P91 در این لیست قرار دارند ، گرانتر هستند (یک لوله بدون درز P91 ممکن است در هر کیلوگرم 5 یورو هزینه داشته باشد).

ASTM A335 فولاد آلیاژ کم - (نمرات)	غیر متناسب	C کمتر از یا برابر با	منگنه	P کمتر از یا برابر با	کمتر از یا برابر است	Si کمتر از یا برابر با	کلوچه	مس
P1	K11522	0.10~0.20	0.30~0.80	0.025	0.025	0.10~0.50	–	0.44~0.65
P2	K11547	0.10~0.20	0.30~0.61	0.025	0.025	0.10~0.30	0.50~0.81	0.44~0.65
P5	K41545	0.15	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P5b	K51545	0.15	0.30~0.60	0.025	0.025	1.00~2.00	4.00~6.00	0.44~0.65
P5c	K41245	0.12	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P9	S50400	0.15	0.30~0.60	0.025	0.025	0.50~1.00	8.00~10.00	0.44~0.65
P11	K11597	0.05~0.15	0.30~0.61	0.025	0.025	0.50~1.00	1.00~1.50	0.44~0.65
P12	K11562	0.05~0.15	0.30~0.60	0.025	0.025	0.5	0.80~1.25	0.44~0.65
P15	K11578	0.05~0.15	0.30~0.60	0.025	0.025	1.15~1.65	–	0.44~0.65
P21	K31545	0.05~0.15	0.30~0.60	0.025	0.025	0.5	2.65~3.35	0.80~1.60
P22	K21590	0.05~0.15	0.30~0.60	0.025	0.025	0.5	1.90~2.60	0.87~1.13
P91	K91560	0.08~0.12	0.30~0.60	0.02	0.01	0.20~0.50	8.00~9.50	0.85~1.05
P92	K92460	0.07~0.13	0.30~0.60	0.02	0.01	0.5	8.50~9.50	0.30~0.60

ASME SA335 / ASTM A335 آلیاژ آهن یکپار

A335 Low- لوله آلیاژ	شماره UNS	قدرت عملکرد KSI	مقاومت کششی ksi	کشیدگی ٪	راکول	برینل
P1	K11522	30	55	30	–	–
P2	K11547	30	55	30	–	–
P5	K41545	40	70	30	–	207 حداکثر
P9	S50400	30	60	30	–	–
P11	K11597	30	60	20	–	–
P12	K11562	32	60	30	–	174 حداکثر
P22	K21590	30	60	30	–	–
P91	K91560	60	85	20	–	–

الزامات آزمایش

عرضی/طولی: تنش و مسطح ، سختی ، تست های خم - برای موادی که گرما بوده است-}} تحت درمان با کوره های دسته ای ، این آزمایشات باید در 5 ٪ لوله ها از هر تعداد گرمای گرم انجام شود. برای تعداد زیادی کوچکتر ، یک لوله با حداقل باید آزمایش شود

ASTM A335 Gr. P91 دارای سختی 250 HB / 265 HV (25 HRC) است

آزمایش هیدرو: باید برای هر طول لوله اعمال شود

تست الکتریکی مخرب غیر - اختیاری است

قطر تحمل

لوله A335	بیش از	زیر
NPS [DN]	در	مگنی	در	مگنی
1/8 به 1 1/2/dn 6 تا 40	1/64 (0.015)	0.4	1/64 (0.015)	0.4
بیش از 1 1 / 2 تا 4 / dn 40 تا 100	1/32 (0.031)	0.79	1/32 (0.031)	0.79
بیش از 4 تا 8 / DN 100 تا 200	1/16 (0.062)	1.59	1/32 (0.031)	0.79
بیش از 8 تا 12 / DN 200 تا 300	3/32 (0.093)	2.38	1/32 (0.031)	0.79
بیش از 12 /> DN 300	+/- 1} ٪ از قطر خارج مشخص شده

ضخامت دیواری

تحمل در WT ، در ٪ ، از مشخص شده عبارتند از:

1/8 به2 1}/2 [6 تا 65] شامل ، تمام نسبت های T/D: بیش از 20 ٪ ، زیر 12.5 ٪

بالاتر 2 1/2 [65] ، t/d <یا=5 ٪: بیش از 22.5 ٪ ، زیر 12.5 ٪

بالاتر 2 1/2 [65] ، T/D> 5 ٪: بیش از 15 ٪ ، زیر 12.5 ٪

t=ضخامت دیواری مشخص شده ؛ D=مشخص شده قطر خارج)

جدول مرجع صلیب لوله آلیاژ ASTM در مقابل نمرات

لوله های مولی Chrome: Werkstoff vs en vs ASTM
Werkstoff /din	در	عید
1.5415	16mo3	A335 درجه P1
1.7335	13CRMO4-5	A335 درجه P11 ، P12
1.7380	10crmo9-10	A335 درجه P22
1.7362	x11crmo5	A335 درجه p5
		A335 درجه P9
1.4903	x10crmovnb9-1	A335 درجه P91

لوله آلیاژ A335/SA335 در انبار

A335 P22 Chrome Moly Alloy Seamless Pipe

A335 P22 کروم آلیاژ مولی یکپارچه

A335 P9 Seamless Ferritic Alloy Steel Pipe

A335 P9 لوله فولادی آلیاژ آهن یکپارچه

A335 P11 boiler tube for high temperature service

لوله دیگ بخار A335 P11 برای خدمات درجه حرارت بالا
